Wprowadzenie

Twierdzenie Steinera (zwane również twierdzeniem o osi równoległych lub twierdzeniem Huygensa–Steinera) jest fundamentalnym narzędziem w mechanice konstrukcji. Umożliwia ono obliczanie geometrycznych momentów bezwładności figur płaskich, a także układów figur, względem osi równoległych do osi przechodzących przez środek ciężkości przekroju.

Wzory twierdzenia Steinera

Aby obliczyć momenty bezwładności względem takiej osi, można skorzystać z następujących zależności:

Jx=Jxn+Ay2J_x = J_{xn} + A \cdot y^2Jy=Jyn+Ax2J_y = J_{yn} + A \cdot x^2

Gdzie:

  • JxJ_x, JyJ_y – całkowity moment bezwładności względem osi x oraz y
  • JxnJ_{xn}, JynJ_{yn} – moment bezwładności pojedynczej figury względem osi przechodzącej przez jej geometryczny środek
  • AA – pole figury płaskiej
  • xx, yy – odległości pomiędzy osiami znajdującymi się w geometrycznym środku figury oraz osiami, względem których obliczamy moment bezwładności

Przykład obliczeniowy

Postarajmy się obliczyć moment bezwładności kwadratu względem dowolnej osi.

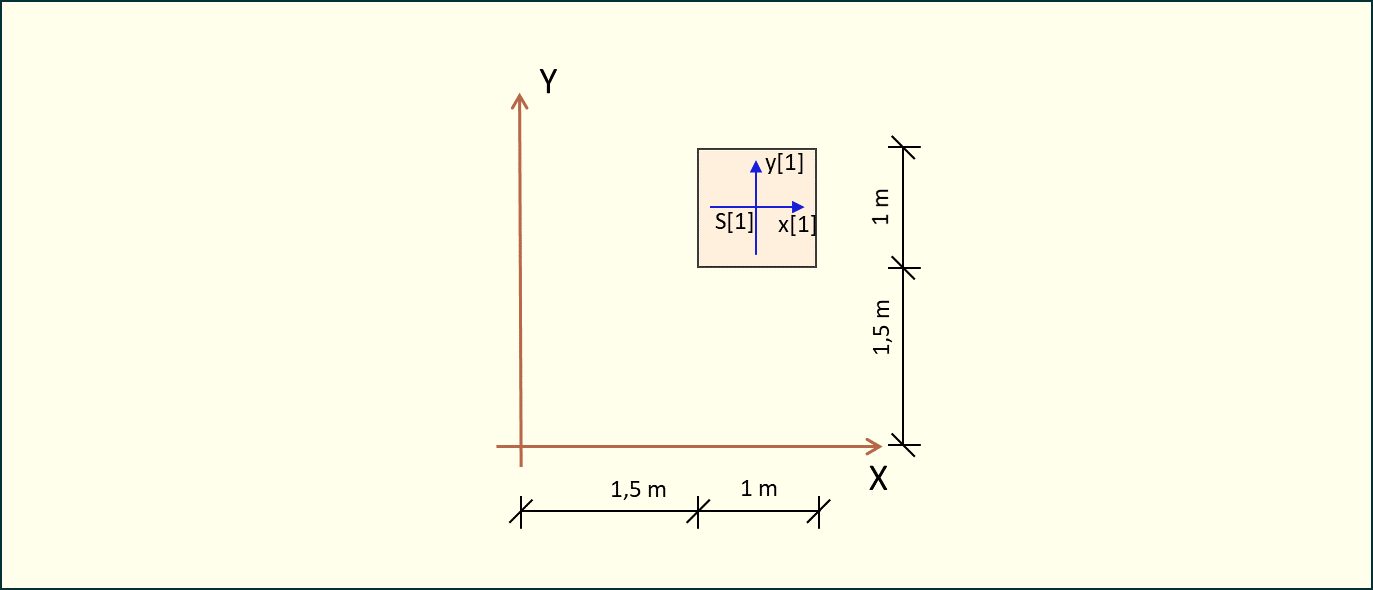

Rys. 1. Przykład obliczeniowy

Krok 1: Moment bezwładności względem osi centralnych

Najpierw policzmy moment bezwładności kwadratu względem jego geometrycznego środka. Dla większości figur płaskich wzory można znaleźć w tablicach inżynierskich.

Jx1=h412=1412=0,083 m4J_{x1} = \frac{h^4}{12} = \frac{1^4}{12} = 0{,}083\ m^4Jy1=h412=1412=0,083 m4J_{y1} = \frac{h^4}{12} = \frac{1^4}{12} = 0{,}083\ m^4

Gdzie:

  • hh – długość boku kwadratu (1 m)
Krok 2: Pole kwadratu

Teraz musimy policzyć pole kwadratu:

A=h2=12=1 m2A = h^2 = 1^2 = 1\ m^2
Krok 3: Odległości między osiami

Następnie obliczamy odległości Δx\Delta x i Δy\Delta y będące odległością między środkiem kwadratu a początkiem układu współrzędnych.

Z rysunku odczytujemy, że środek kwadratu znajduje się w odległości:

Δx=1,5 m+0,5 m=2,0 m\Delta x = 1{,}5\ m + 0{,}5\ m = 2{,}0\ mΔy=1,5 m+0,5 m=2,0 m\Delta y = 1{,}5\ m + 0{,}5\ m = 2{,}0\ m
Krok 4: Obliczenie momentów bezwładności

Mając wszystkie potrzebne dane możemy zatem obliczyć potrzebne nam momenty bezwładności względem osi X i Y korzystając z twierdzenia Steinera:

JX=Jx1+A(Δy)2=0,083 m4+1 m2(2,0 m)2=0,083 m4+4,0 m4=4,083 m4J_X = J_{x1} + A \cdot (\Delta y)^2 = 0{,}083\ m^4 + 1\ m^2 \cdot (2{,}0\ m)^2 = 0{,}083\ m^4 + 4{,}0\ m^4 = 4{,}083\ m^4JY=Jy1+A(Δx)2=0,083 m4+1 m2(2,0 m)2=0,083 m4+4,0 m4=4,083 m4J_Y = J_{y1} + A \cdot (\Delta x)^2 = 0{,}083\ m^4 + 1\ m^2 \cdot (2{,}0\ m)^2 = 0{,}083\ m^4 + 4{,}0\ m^4 = 4{,}083\ m^4

Podsumowanie

Twierdzenie Steinera umożliwia efektywne obliczanie momentów bezwładności figur płaskich względem osi równoległych do osi centralnych przechodzących przez środek ciężkości przekroju. Kluczowe znaczenie ma poprawne wyznaczenie odległości między osiami oraz znajomość momentów bezwładności względem osi centralnych. Twierdzenie to znajduje szerokie zastosowanie przy wyznaczaniu charakterystyk geometrycznych złożonych przekrojów, w których momenty bezwładności poszczególnych elementów przenoszone są do wspólnego układu współrzędnych.
