Rodzaje podstawowych podpór i ich działanie

Podpory to elementy konstrukcyjne, które ograniczają możliwości ruchu elementów budowlanych. Każda podpora odbiera określoną liczbę stopni swobody, generując odpowiednie reakcje.

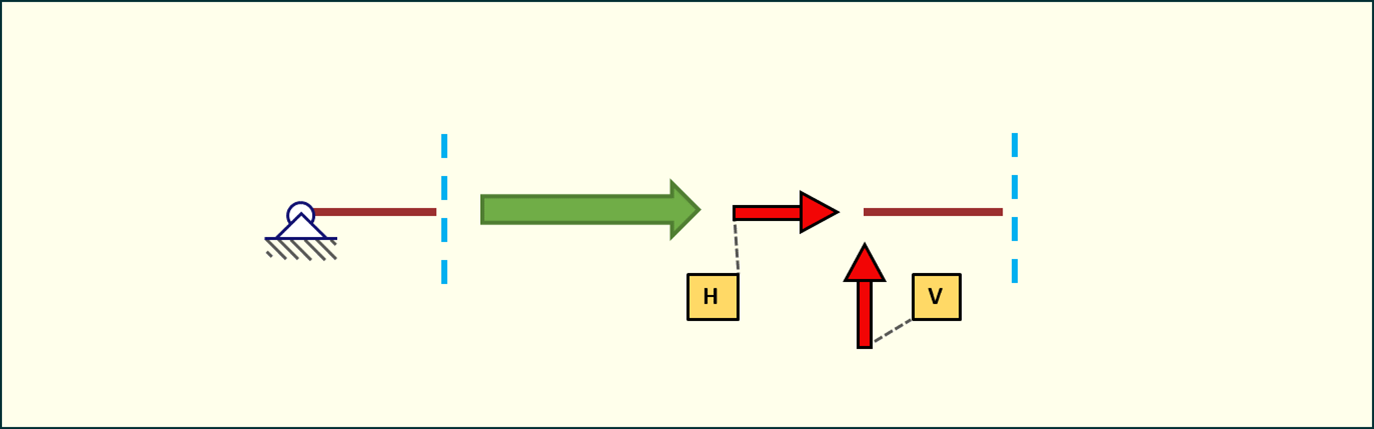

Podpora przegubowo-nieprzesuwna

Podpora ta odbiera konstrukcji dwa stopnie swobody:

• Blokuje ruch w pionie (reakcja pionowa $V$)
• Blokuje ruch w poziomie (reakcja pozioma $H$)
• Możliwy jest obrót elementu

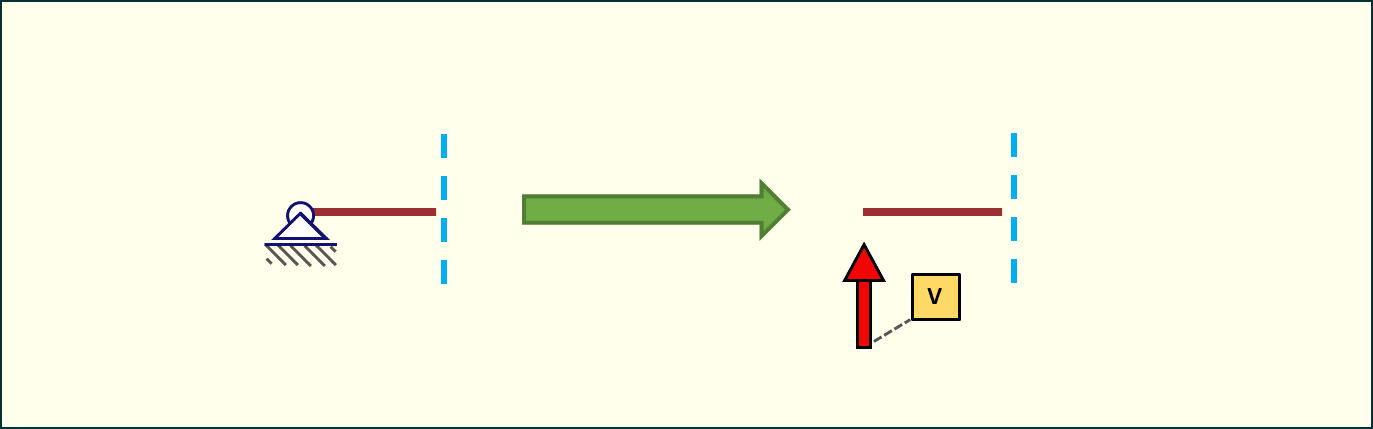

Podpora przegubowo-przesuwna

Podpora ta odbiera konstrukcji jeden stopień swobody:

• Blokuje ruch w pionie (reakcja pionowa $V$)
• Możliwy jest obrót elementu
• Możliwy jest ruch w poziomie

Wspornik (utwierdzenie)

Podpora ta odbiera konstrukcji trzy stopnie swobody:

• Blokuje ruch w pionie (reakcja pionowa $V$)
• Blokuje ruch w poziomie (reakcja pozioma $H$)
• Blokuje obrót (moment utwierdzenia $M$)

Żaden ruch nie jest zatem możliwy.
