Konstrukcje statycznie niewyznaczalne
Konstrukcje statycznie niewyznaczalne to takie, w których siły wewnętrzne pochodzą od obciążenia oraz naprężeń spowodowanych odkształceniami elementu. Stopień statycznej niewyznaczalności w tego typu przypadkach będzie większy od zera.
Stopień statycznej niewyznaczalności (SSN)
Gdzie:
- – liczba więzów
- – liczba tarcz
Przykładem tego typu konstrukcji jest np. belka podparta z obu stron podporą przegubowo-nieprzesuwną.

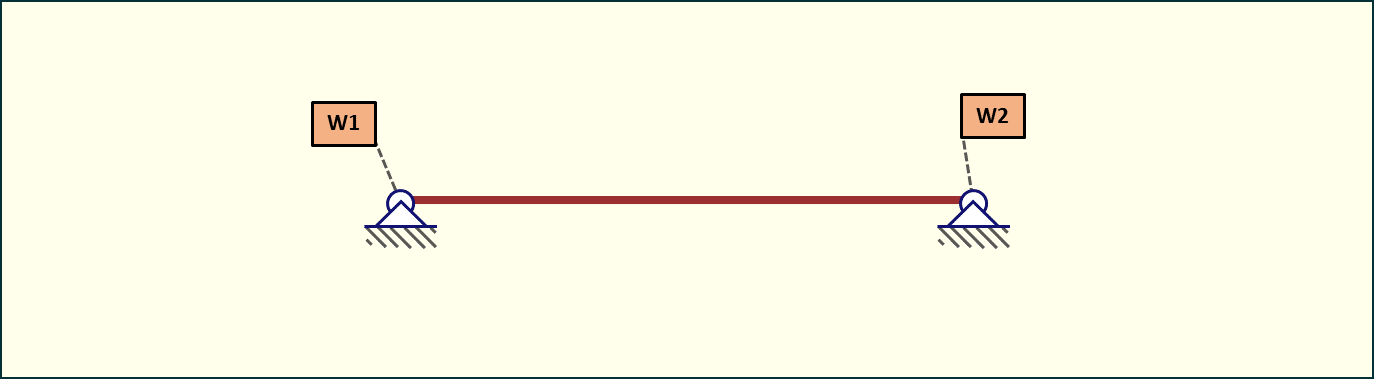

Rys. 1. Belka na dwóch podporach przegubowo-nieprzesuwnych
Konstrukcja ta nie ma możliwości ruchu. Z tego powodu w przekroju elementu będą powstawać dodatkowe naprężenia w przekroju spowodowane działaniem czynników zewnętrznych.

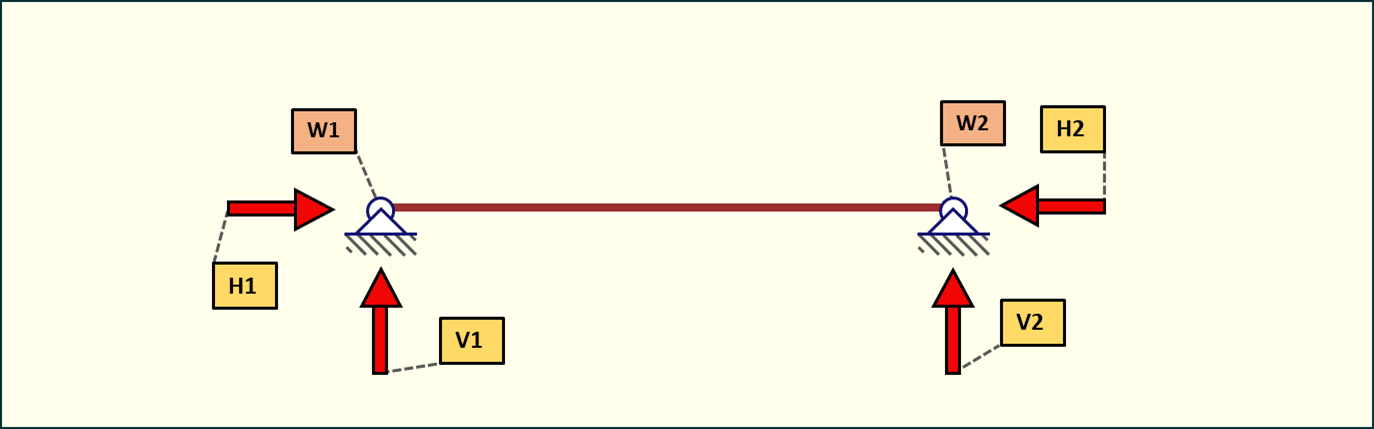

Rys. 2. Schemat reakcji w podporach przegubowo-nieprzesuwnych
Widzimy zatem, że układ jest przesztywniony, posiada on jedną reakcję więcej niż potrzeba, aby zapewnić równowagę. Układów takich nie policzymy korzystając tylko z podstawowych warunków równowagi. Z reguły jest to proces nieco bardziej skomplikowany.
